KiCad è un programma di progettazione di schemi e circuiti elettronici con tutto il necessario per la loro creazione da zero e per tutti i tipi di utenti

Pubblicità

Strumento per la creazione di schemi elettrici e circuiti stampati

15 novembre 2022
7 / 10

Progettare schemi elettronici e circuiti stampati è un compito piuttosto complesso, ma per fortuna possiamo contare su software specifici per tale fine. E tra questi c'è KiCad, uno strumento che permette all'utente di disporre di tutti gli strumenti necessari per completare progetti, per poi materializzarli nella realtà.

Tutto per la progettazione di circuiti stampati

Si tratta di un programma pensato per soddisfare le esigenze dell'utente, qualunque sia il suo livello e il suo obiettivo riguardo alla progettazione di circuiti elettronici: potrà essere utile sia per uno studente che sta muovendo i primi passi, sia per un professionista avanzato del settore che necessita di uno strumento affidabile.

Oltre alla gestione dei progetti, KiCad dispone di quattro moduli con funzioni specifiche per soddisfare obiettivi diversi, perfettamente integrati nell'interfaccia utente:

  • Eesschema, la funzione dedicata alla creazione di schemi.
  • Symbol Editor, che consente la modifica e la proiezione di simboli schematici.

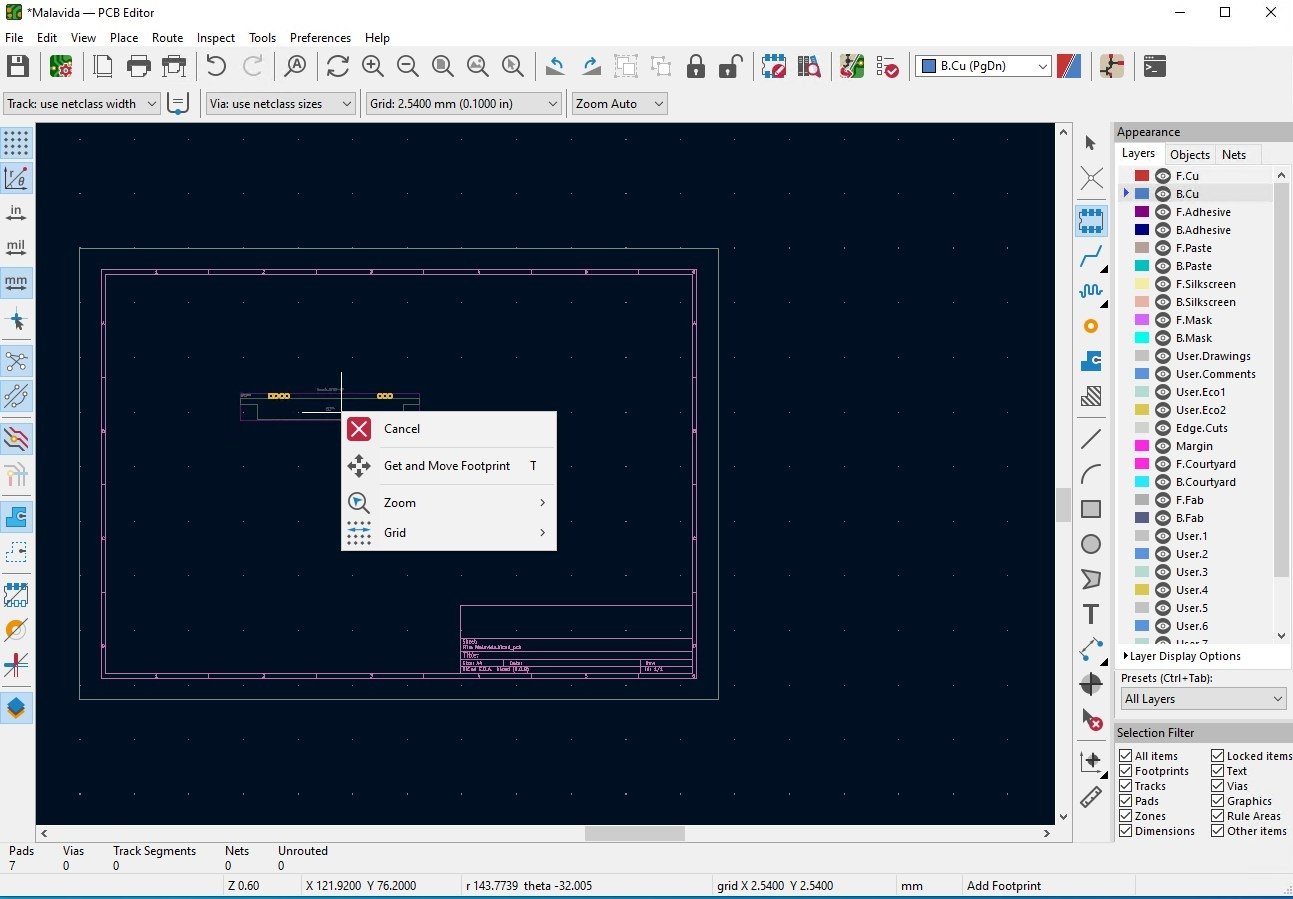

  • PCB Editor, per modificare e realizzare un progetto PCB.
  • Gerbview, per la visualizzazione dei documenti generati nel formato GERBER.
  • Cvpcb, un'utility per selezionare footprint dei componenti di ciascuno dei componenti di uno schema.
  • Footprint Editor, per modificare e/o proiettare librerie di footprint PCB.
  • Image Converter, che permette di convertire immagini bitmap in simboli schematici.
  • Calcolatrice per calcolare aspetti come resistenza, capacità e altro.
  • Drawing Sheet Editor, che permette di progettare e modificare la sezione grafica degli elementi utilizzati in un progetto.
  • Gestione di plugin e contenuti.

Inoltre, dispone di un visualizzatore 3D per poter vedere in dettaglio il risultato finale del prodotto con immagini realistiche e poter così sapere come si inserisce nel sistema in cui verrà integrato. È anche possibile utilizzare simboli ed elementi predefiniti di uso universale o, se si preferisce, crearne di propri. Infine, occorre sottolineare che dispone di un simulatore per testare il funzionamento delle regole elettriche.
